System ścian oporowych MF

System ścian oporowych CONDOR MF może być stosowany do jednostronnych odlewów ścian o maksymalnej wysokości 8,40 m. System ścian oporowych składa się z elementów A – B – C, które mogą być montowane w różnych kombinacjach: A + B, B + C, A + B + C (wykresy na następnej stronie). Wysokość paneli może więc osiągnąć wysokość 8.40m przy zastosowaniu 3 x 2,40 m + 1,20 m. Maksymalne parcie betonu wynosi 50 kN/m2*. Elementy łączą się razem ze sobą oraz z panelem COMAX przy pomocy akcesoriów kotwiczenia. Wymiary jednostronnego panelu pozwalają na jego przewożenie zarówno pojazdami jak i kontenerami.

data/technogrup/Produkty/Szaluki scienne/MF/MF System.jpg

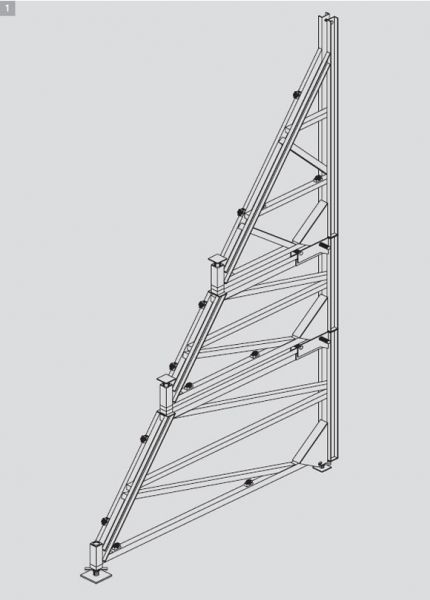

1.  Elemento a traliccio

data/technogrup/Produkty/Szaluki scienne/MF/MF System 2.jpg

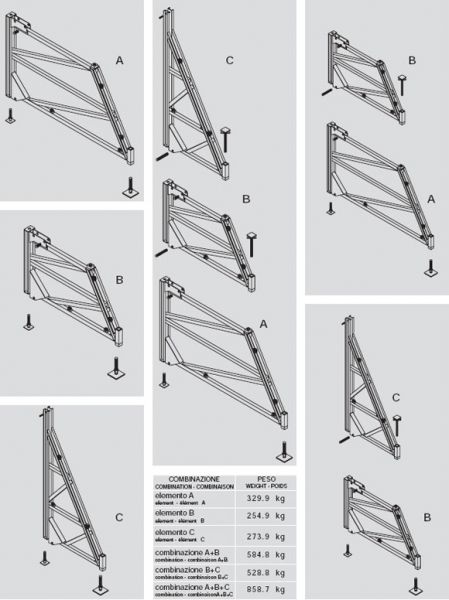

2. Combinazioni

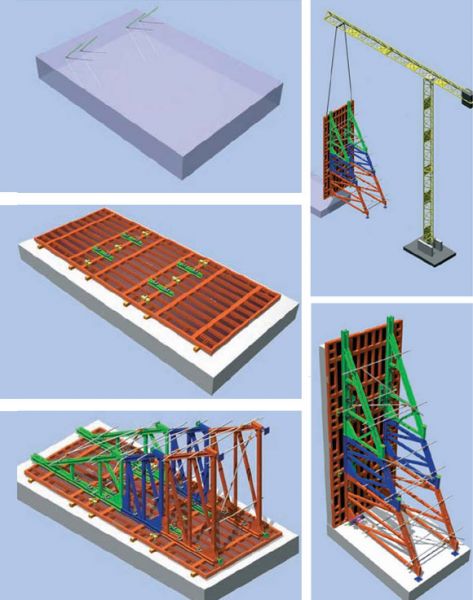

Elementy systemu ścian oporowych CONDOR łączone są z odlewami przy użyciu odpowiednich uchwytów. Do montażu systemu, odlew COMAX jest rozmieszczany i odpowiednio usztywnione elementy podpór są na nim rozmieszczane. Cały system jest następnie podnoszony i ustawiany w całości, jako element tymczasowego wyposażenia.

Ostrzeżenia

Aby przenieść system muszą stosowane użyte punkty mocowania dźwigu na pojazdach podnoszenia. Punkty te muszą być odpowiednio zamocowane na elementach ściany oporowej. Należy sprawdzić maksymalną nośność osprzętu. Nie wolno mocować zawiesia do odlewów. Zawsze mocować zawiesie do punktów mocowania na elemencie ściany oporowej.

data/technogrup/Produkty/Szaluki scienne/MF/Ostrzezenia.jpg

3. Fasi di montaggio monofaccia

Beton wytwarza parcie na elementy okratowania jednostronnej ściany za pośrednictwem odlewów. Elementy okratowania są bezpiecznie zakotwiczone na powierzchni wsparcia przy pomocy zakotwiczonych prętów osadzonych pod katem 45° w fundamentach ściany. Odległości x i y muszą umożliwiać zakotwiczonym prętom pozostawanie w wolnym obszarze za odlewem; y jest odwrotnie proporcjonalny do x.

data/technogrup/Produkty/Szaluki scienne/MF/Schemat 1.jpg

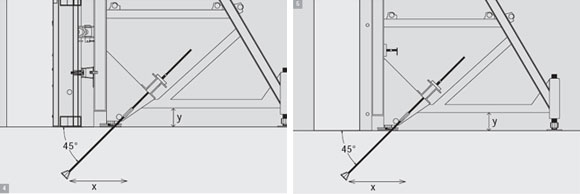

4. Monofaccia con pannello circolare,   5. Monofaccia con pannello Comax

data/technogrup/Produkty/Szaluki scienne/MF/Schemat 2.jpg

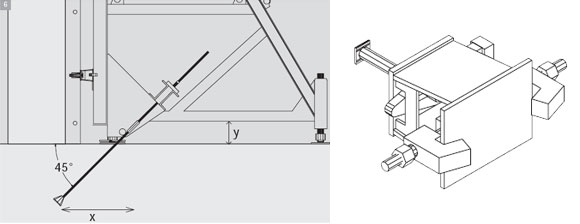

6. Monofaccia con pannello comax e attacco Comax

data/technogrup/Produkty/Szaluki scienne/MF/Schemat 3.jpg

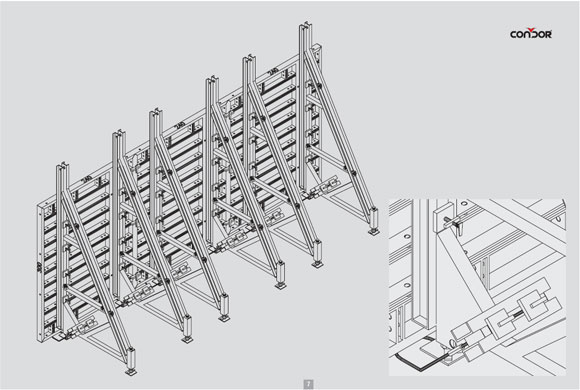

7. Vista tridimensionale monofaccia con pannelli Comax

Rodzaje mocowania

Rodzaje mocowania różnią się w zależności od siły uciągu działający na punkt, w którym system jest przymocowany do ziemi: dopuszczalne obciążenie dla system mocowania DW15 wynosi 90 kN, dla DW20 wynosi 150 kN; a dla DW26 wynosi 250 kN. Istnieją dwa punkty mocowania do dystrybucji siły uciągu na dwa pręty.

data/technogrup/Produkty/Szaluki scienne/MF/Rodzaje mocowania.jpg

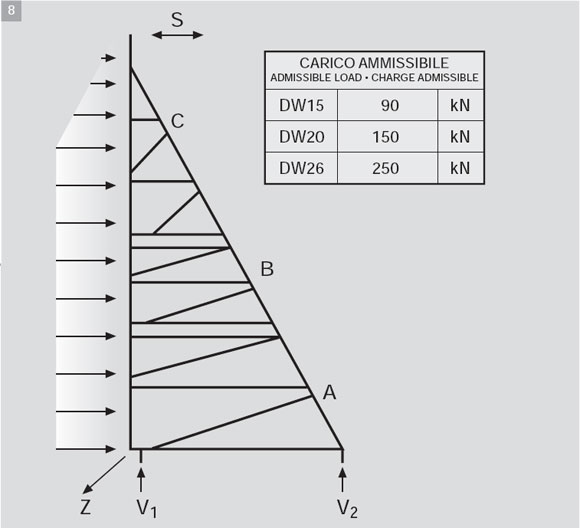

8. Schema statico delle forze

Ustawianie prętów mocowania wielokrotnego użytku:

  • Składanie mocowania w kształcie litery V, urządzenie do ustalania pozycji, rury PVC i stożek montażu;
  • Demontaż stożka montażu;
  • Dokręcenie elementu węzła pręta i mocowania pręta;
  • Po ukończeniu odlewu, usunąć pręt i element węzła pręta, zamknąć otwór mocowania.

Ustawianie jednorazowego pręta mocowania:

  • Montaż mocowania w kształcie litery V, urządzenie do ustalania pozycji i mocowania stożka montażu;
  • Demontaż stożka montażu;
  • Zaostrzenie element węzła pręta i mocowania pręta;
  • Po ukończeniu odlewu, wydobyć element węzła pręta;
  • Zamknąć otwór mocowania.

Uwaga: Mocowanie nie może kolidować z odlewem

data/technogrup/Produkty/Szaluki scienne/MF/Rodzaje mocowania 1.jpg

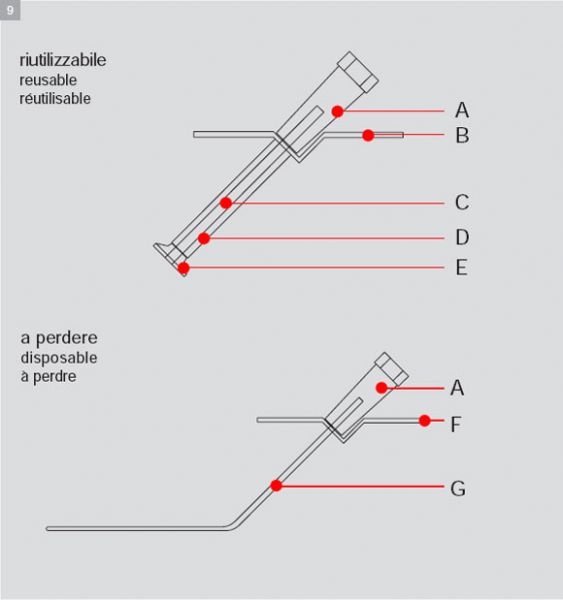

9. TIPOLOGIE DI ANCORAGGIO
     A - cono predisposizione DW15
     B - posizionatore V DW20/DW26
     C - tirante DW20/DW26
     D - tubo in PVC
     E - piastra a perdere
     F - posizionatore V DW15
     G - ancoraggio DW15

Usztywnianie

Rury usztywniające o średnicy 48 mm i złącza uszczelniające są niezbędne w łączeniu elementów ściany oporowej do siebie.

data/technogrup/Produkty/Szaluki scienne/MF/Usztywnianie.jpg

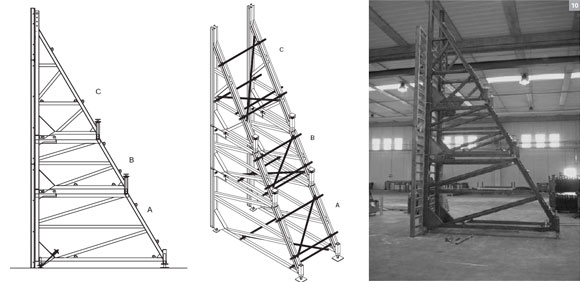

10. Controventature di irrigidimento - esempio A+B+C
