ADATTO - średnio gabarytowy

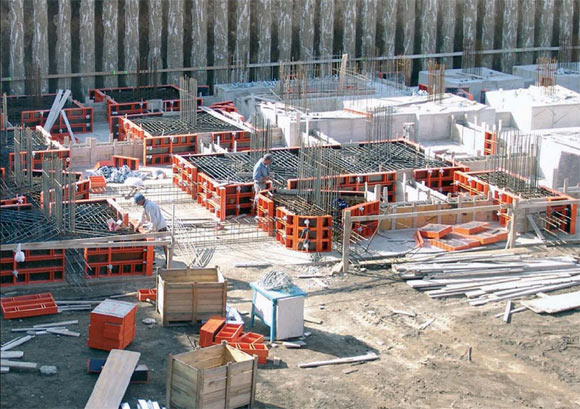

Deskowanie pionowe ADATTO dostępne jest w wersji ze stali oraz aluminium i jest przeznaczone do odlewów stosowanych w ścianach, słupach, ścianach wsparcia, murach oporowych i do pionowych odlewów różnego rodzaju. Deskowanie to wyróżnia się w terenie dzięki wybitnym cechom lekkości, modułowości, umiejętności dostosowania się oraz wykończenia. Pod względem modułowości, wszystkie panele, zarówno standardowe jak i uniwersalne, wyposażone są w poziome elementy o 5cm otworach wierconych. Pozwala to na korzystanie w razie potrzeby ze standardowych paneli jako paneli uniwersalnych, a także do wyeliminowania drewnianych wypełnień. Uniwersalne filary paneli o szerokości 75cm lub 100cm są nawiercane co 5cm i są wykorzystywane do obsady filarów, we wznowieniach, w narożnikach ułożonych w tym samym kierunku, w narożnikach teowych oraz do odlewów zamykających.

data/technogrup/Produkty/Szaluki scienne/Adatto/Adatto.jpg

Dane techniczne

Płyty standardowe   ADATTO
Szerokość w cm     100-75-60-50-40-30-20
Wysokość w cm     300-270-175-75 (75 tylko stalowe)
Głębokość w cm 12
Ilość ściągów 3DW15/DW20 dla płyty H=3m
Warstwa okryciowa 18 mm – 220 g/m2
  11 warstw brzozy fińskiej
  pokrycie fenolowe
     Maksymalne ciśnienie masybetonowej    60 kN/m2 zgodnie z DIN 18218



Płyty uniwersalne do słupów
ADATTO
Szerokość w cm 100-75
Wysokość w cm 300-270-175-75 (75 tylko stalowe)
Głębokość w cm 12
Ilość ściągów 4 zaczepowe DW15(pionowe)
Warstwa okryciowa 18 mm – 220 g/m2
  11 warstw brzozy fińskiej
  pokrycie fenolowe
   Maksymalne ciśnienie masybetonowej        60 kN/m2 zgodnie z DIN 18218
Tolerancja płaskości płyt Tabela 3
  Linia 7 według DIN 18202



Pręty DW15 i DW20 przechodzą wewnątrz tulei umieszczonych w prądach CU, co pozwala na wykorzystanie deskowania do wychylonych odlewów do maksymalnego katą wychylenia 6°.

Zamki

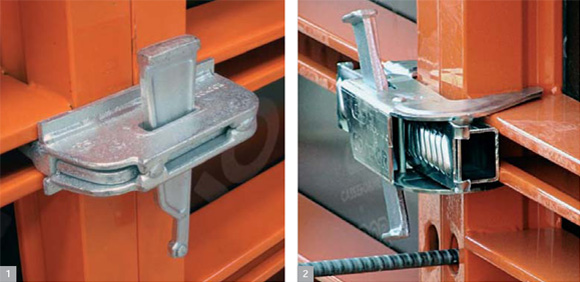

Dwa typy zamków klinowych zapewniają połączenie między panelami – stały zamek wyrównujący oraz opatentowany wyrównywacz UNA, który może być regulowany. Gdy zamki są umieszczone w dowolnym miejscu na ramie obwodowej zamki złączają panele w poziomie oraz w pionie.

data/technogrup/Produkty/Szaluki scienne/Vesto/Zaciski.jpg

1. Zamek stały
2. Zamek regulowany UNA

Zamyknięcia narożników

Narożniki można zamykać:

  1. narożniki ułożone w tę samą stronę co uniwersalne/filarowe panele: zewnętrzne zamknięcie odbywa się za pomocą czterech haczykowatych prętów;
  2. narożniki zamknięte standardowymi panelami: zewnętrzne zamknięcie odbywa się za pomocą czterech regulowanych zacisków;
  3. narożniki zamknięte zewnętrznymi narożnikami: zamykanie odbywa się za pomocą 4 zacisków UNA zamocowanych z boku.

 data/technogrup/Produkty/Szaluki scienne/Vesto/Zamki narozne.jpg

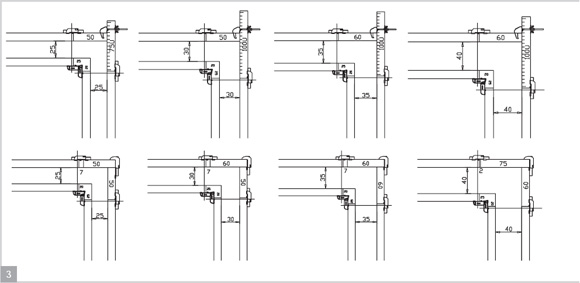

3. Zamykanie narożników

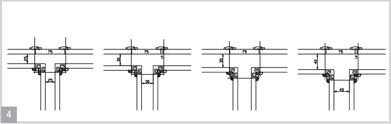

Ściany teowe

Ściany teowe buduje się za pomocą narożnika wewnętrznego 25x20 cm oraz 5 cm kompensacji.

data/technogrup/Produkty/Szaluki scienne/Adatto/Sciany teowe - adatto.jpg

4. Ściany teowe

Wznowienia

Kolumny paneli uniwersalnych pozwalają na bardzo łatwe wznowienia już istniejących ścian o różnej grubości.

data/technogrup/Produkty/Szaluki scienne/Adatto/Wznowienia.jpg

Odlewy zamykające

Odlewy mogą być zamykane na różne sposoby. Najprostsze sposoby to:

  • wyrównywaczami, laminowanymi drewnianymi belkami i pokrywą;
  • jednym standardowym panelem i dwoma uniwersalnymi/słupowymi panelami.

data/technogrup/Produkty/Szaluki scienne/Adatto/Odlewy zamykajace 5.jpg

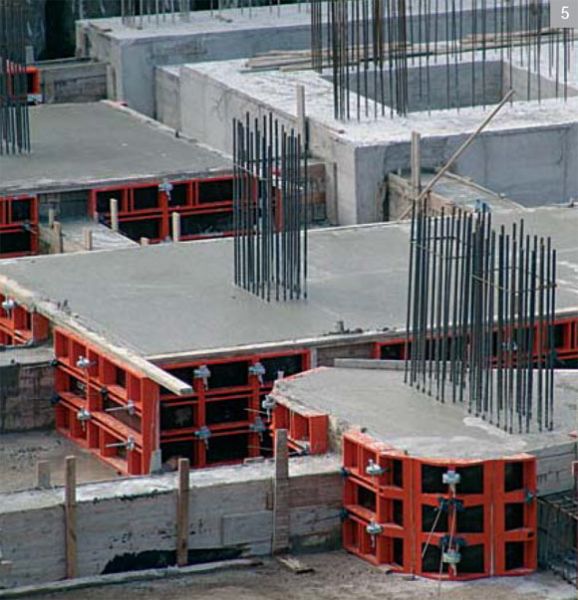

5. Odsadzka fundamentów z panelami Adatto dla robot budowlanych

data/technogrup/Produkty/Szaluki scienne/Adatto/Odlewy zamykajace 6.jpg

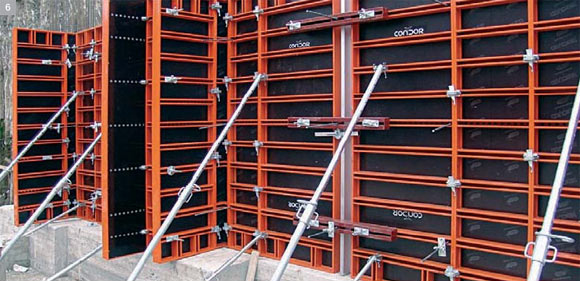

6. Ściany teowe

data/technogrup/Produkty/Szaluki scienne/Adatto/Odlewy zamykajace 7.jpg

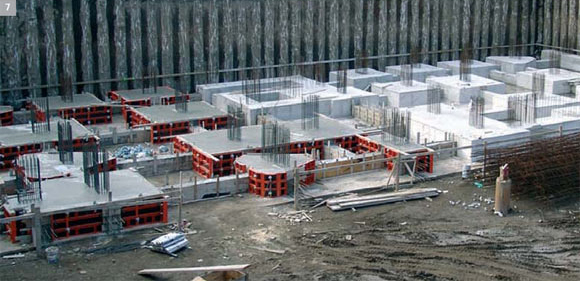

7. Odsadzka fundamentów z panelami Adatto dla robot budowlanych

Słupy

Prostokątne i kwadratowe słupy, o wymiarach od 20x20cm do 75x75cm i wysokości do 6m, zbudowane są z uniwersalnych/słupowych paneli wyposażonych w łopatki młyna. Maksymalny nacisk 60kN/m2.

data/technogrup/Produkty/Szaluki scienne/Adatto/Slupy.jpg

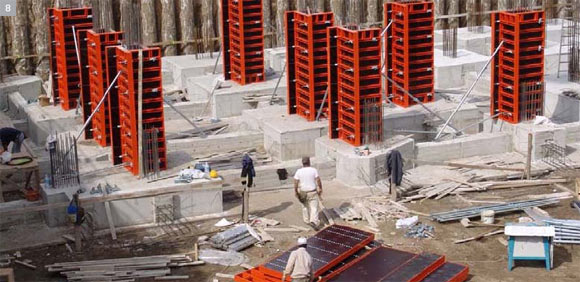

8. Zastrzały z panelami Adatto

Pionowanie szalunków

Pionowanie szalunków dokonuje się za pomocą stempli regulujących BTS oraz ramienia SC połączonych łącznikiem i zamocowanych do podłoża za pomocą płytki.

data/technogrup/Produkty/Szaluki scienne/Adatto/Olowiana powloka.jpg

9. Ołów obudowy

Szachty zamknięte

System ADATTO sprawia, że ​​różne kompozycje są bardzo łatwe do osiągnięcia. Jak już wcześniej podkreślono, największym kłopotem w tworzeniu szacht "U" lub zamkniętych szacht jest usuwanie paneli. Operacja ta jest przeprowadzana przy użyciu tarczy wypełniania wraz z wyrównywaczem i zaczepem OMEGA DW. Rozbrojenie jest również przeprowadzone przy użyciu rozbrojeniowych narożników. Te zamykają się z dwóch 2 cm stron, przeciągając z nimi poprzecznie połączone deskowania.

data/technogrup/Produkty/Szaluki scienne/Adatto/Szachty zamkniete.jpg

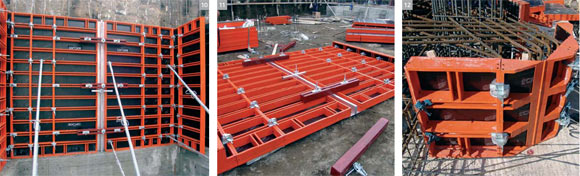

10.  Zamknięte szachty, 11.  Szczegóły rozbrojenia tarczy, 12.  Szczegóły przegubowego narożnika

Konsola odlewów

Deskowanie ADATTO można łączyć z wielokierunkowym systemem rusztowań przy użyciu opatentowanego zamocowania samoblokującego Omega MC.

data/technogrup/Produkty/Szaluki scienne/Adatto/Konsola odlewow.jpg

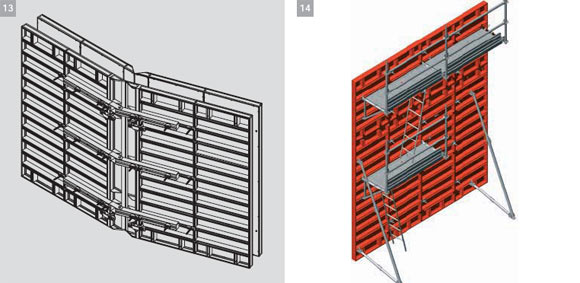

13.  Zestaw przegubowego narożnika, 14.  Konsola odlewów
