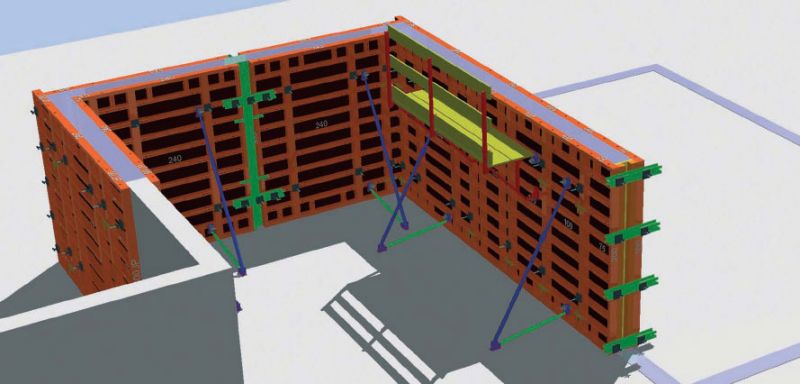

COMAX - wielko gabarytowy
Deskowanie pionowe COMAX jest przeznaczone do odlewów stosowanych w ścianach, słupach, ścianach wsparcia, murach oporowych i do pionowych odlewów. Odlewy składają się z ramy i spawanych belek CU o stałym skoku 30cm, z których niektóre są nawiercone co 5cm. Pojedynczy, o grubości 18 mm, fiński, wielowarstwowy panel mocowany jest do ramy za pomocą wkrętów samowiercących. Panel ten posiada powlokę fenolową 220g/m2. Pręty DW15 i DW20 przechodzą przez obcięte stożkowe tuleje. Dwa typy zacisków klinowych zapewniają połączenie między panelami. Zacisk wyrównywania przymocowuje, a opatentowany wyrównywacz UNA można regulować.
Panele COMAX obejmują 9 elementów o różnych długościach: 240 - 120 - 100 - 75 - 60 - 50 - 40 - 30 - 20 cm i różnej wysokości: 300 - 150 - 75 cm. Ponadto, panele 90 JOLLY i 120 Pilastro mogą być wykorzystywane w różnych konfiguracjach. Panele posiadają obcięte stożkowe tuleje, które pozwalają prętom DW15 / DW20, wychylonym pod maksymalnym kątem 6°, przejść do wychylonych ścian odlewów. Typ ramy i otwory połączeniowe zezwalają elementom, takim jak podpory wsparcia i wsporniki dostępu, do zastosowania tam gdzie jest to wymagane.
1. Puntelli di stabilizzazione: A - ancoraggio al pannello; B - ancoraggio al pannello; C - ancoraggio al piano di calpestio

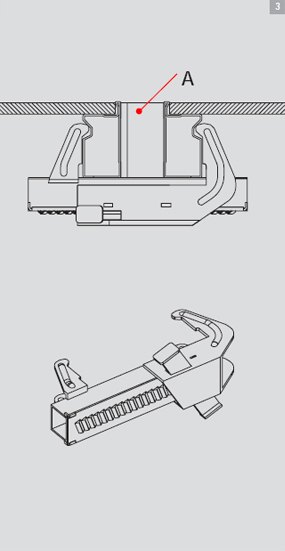

3. Morsa regolabile: A - compensazioni fino a 10 cm

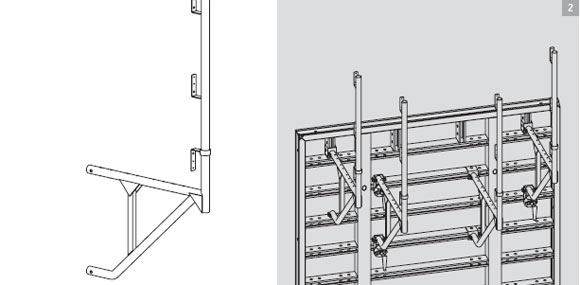

2. Mensole di servizio esempi applicativi
4 - 9. Fasi di montaggio pannelli Comax
Ostrze wypełniacza z wyrównywaczem może być używane w celu ułatwienia usunięcia ścian "U" i zamkniętych szybow.

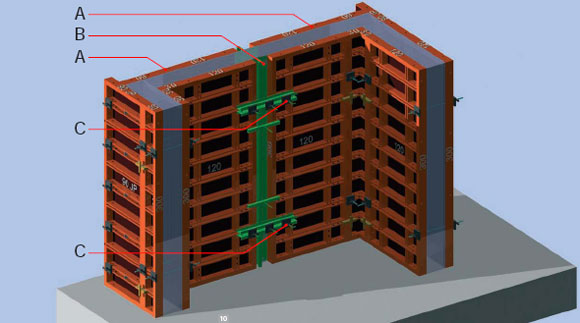

10. Vista tridimensionale: A - Pannello Comax; B - Lamiera di compensazione; C - Allineatore
11. Vista in pianta, 12. Vista in Prospetto (Pannelli Comax 300x120 cm)
Ostrze rozbrojeniowe oraz narożnik rozbrojeniowy mogą być używane w celu ułatwienia usuwania zamkniętych szybów.
13. Vani chiusi - dettaglio armo, 14. Vani chiusi - dettaglio disarmo

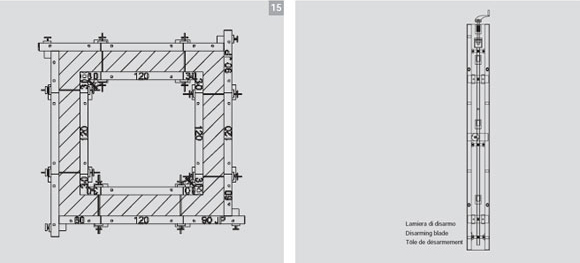

15. Vani chiusi - schema in pianta
Następujące narzędzia używane są przy nieprostopadłych narożnikach, w szczególności, do odlewów miedzy 65° a 180°:
- A wyrównywacz przegubowy
- B wypełnienie
- C zacisk regulowany
- D mała kotwica
- E panel COMAX
- F narożnik przegubowy
Dla paneli H = 3,00 m:
- Wewnętrzne narożniki przegubowe: 4 zaciski UNA
- Zewnętrzne narożniki przegubowe: 6 zacisków UNA - 2 wyrównujące

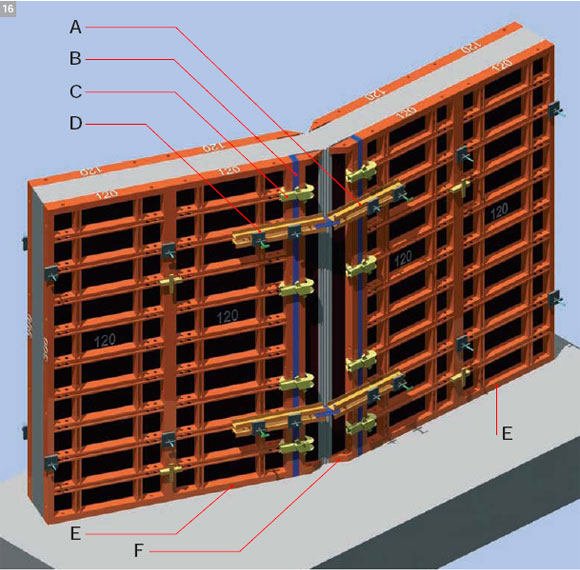

16. Composizione con angoli a snodo

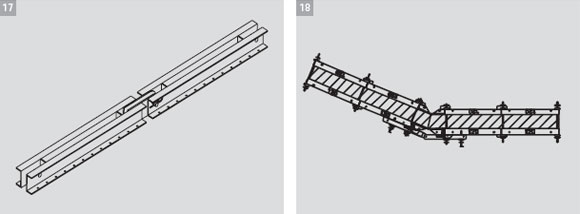

17. Allineatore a snodo - dettaglio, 18. Schema in pianta di composizione con angolo a snodo
Narożniki mogą być zamykane w następujący sposób:
1 narożniki jolly-pilastro, które skierowane sa w tym samym kierunku
2 narożniki zamknięte standardowymi panelami
3 narożniki zamknięte zewnętrznymi narożnikami
Narożniki z panelem, który jest zamknięty z zewnątrz, wykonane są z 6 zacisków UNA.
Ściany teowe zbudowane są z 30x30 wewnętrznych narożników i dwóch zacisków UNA na stronę.
Odlew może zostać zamknięty na kilka sposobów:
1 wyrównywaczami, laminowanymi drewnianymi belkami i przykryciem
2 z jednego standardowego panela i dwóch paneli jolly
3 z panela jolly z przodu, który jest podtrzymywany przy pomocy wygiętych prętów lub uniwersalnych kołków.
19. chiusure d'angolo e pareti a t, A - 6 morse UNA per h = 3,0m
20. chiusure d'angolo e pareti a t, B - 4 tiranti a gancio per h = 3,00 m
21. chiusure d'angolo e pareti a t, C - 5 morse UNA per lato per h = 3,00 m, D - angolo esterno fiss
22. chiusure d'angolo e pareti a t, E - angolo interno 30x30 cm
Panele COMAX pozwalają na zbudowanie ścian do wysokości 12 m. Panele, które mogą się zazębiać połączone są przy pomocy dwóch uniwersalnych zacisków UNA i dwóch korekcyjnych lub 4 stałych zacisków i dwóch korekcyjnych.
Słupy
Słupy prostokątne i kwadratowe, o wymiarach od 20x20 do 70x70 i składają się z 90cm paneli jolly. Słupy o wymiarach od 75x75cm do 105x105cm składają się z 120 cm paneli slupów.

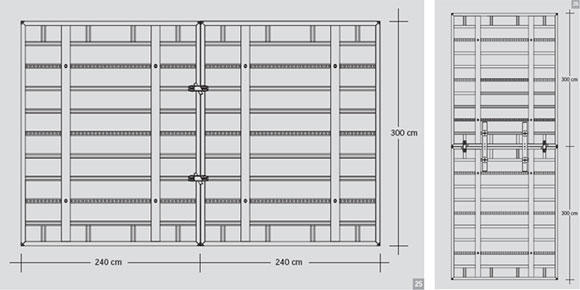

25. Giunzione pannelli Comax in orizzontale, 26. Sovrapposizione pannelli Comax

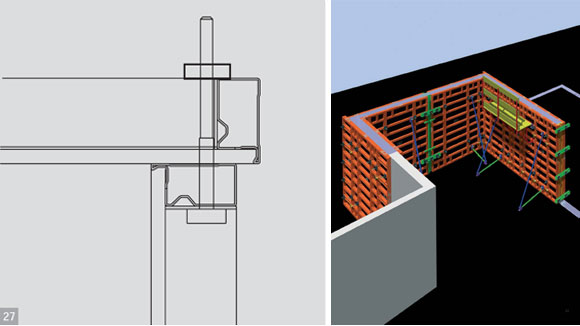

27. Spinotto universale
