Deskowanie do łukowych ścian

CONDOR oferuje deskowanie do łukowych ścian o zmiennym promieniu (minimum wnętrza 3,00 m). Ten rodzaj deskowania dostępny jest w następujących wymiarach:

Zaokrąglone deskowanie wewnętrzne
2,40 x 3,00 m
1,15 x 3,00 m
2,40 x 1,50 m
1,15 x 1,50 m
2,40 x 0,75 m
1,15 x 0,75 m

Zaokrąglone deskowanie zewnętrzne
2,50 x 3,00 m
1,20 x 3,00 m
2,50 x 1,50 m
1,20 x 1,50 m
2,50 x 0,75 m
1,20 x 0,75 m

Panel składa się z różnych ram ze stali o profilu 11cm oraz wielowarstwowego panelu o grubości 18mm (100% brzoza) z 220 g/m2 powłoką fenolową po obu stronach. Moduły dostarczane są w formie prostoliniowej, a następnie dostosowywane na placu budowy. Są one przymocowane do promienii krzywej śrubami regulacyjnymi z tyłu panela i przy użyciu szablonów kontroli w celu zapewnienia uzyskania prawidłowej krzywizny. Moduły mogą nakłada się do maksymalnej wysokości 7,50 m.

1. Aquila construction site

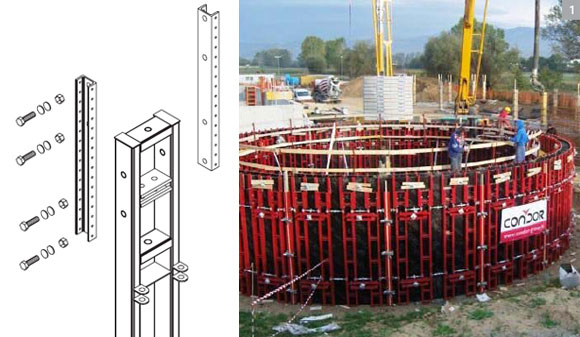

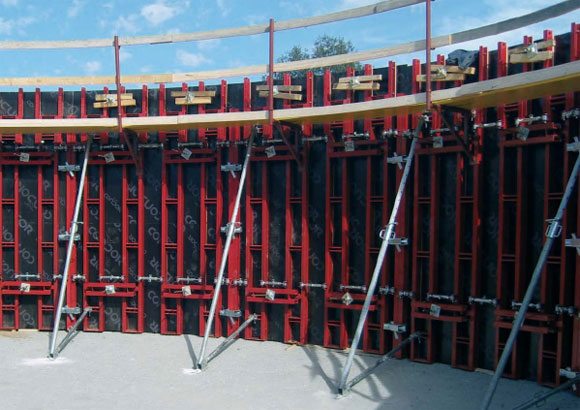

2. Radius formwork - Aquila construction site,                         3. Template detail - A: control template

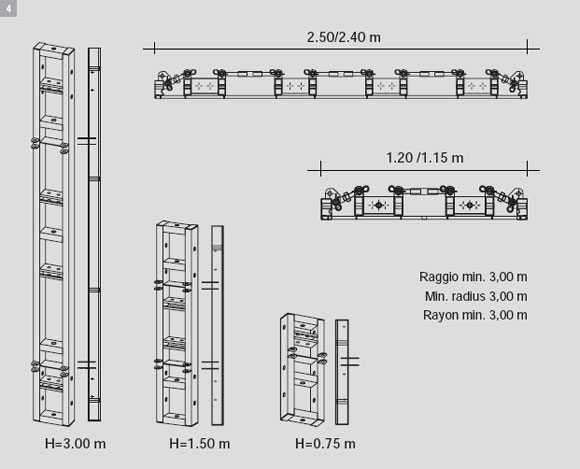

4. Panel dimensions

W celu dostosowania do promienia łuku należy rozpocząć od wewnętrznej strony, zaczynając od wewnętrznej regulacji, i postępując równomiernie na zewnątrz. Moduły są wmontowywane, cały czas sprawdzając zależność między wewnętrzną i zewnętrzną krawędzią. Aby zrekompensować powstałe luki do maksymalnej szerokości 10 cm, należy wstawić drewniane zastrzały. Jeśli promienie są małe, zastrzały muszą być ułożone z kształtek trapezów. Zaokrąglony system może być łączony poziomo lub pionowo, zachowując te same typowe cechy budowy szalunków i ram. Korzystanie z tych akcesoriów zapewnia, że ??różne systemy są kompatybilne. Pierwsze deskowanie należy zawsze montować z dwoma zastrzałami pomocniczymi. Pozostałe zastrzały muszą zostać rozmieszczone zgodnie ze wskazaniami w tabeli odniesienia.

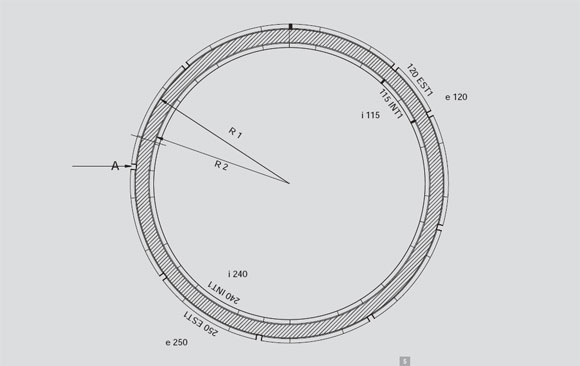

5. Plan diagram of the casting:
A - filling
R1 - outer radius
R2 - inner radius

Wsporniki pomocnicze umieszczone są na maksymalną odległość 1,80 m. Obciążenie na wspornikach pomocniczych wynosi 150 kg/m2 i boczna ochrona jest zapewniana przez barierę końcową. Moduły mogą nakłada  się na wysokość do 4,50 m, wkładając na przemian profil podnoszenia (pozycja 25023). Dla osiągnięcia wysokości powyżej 4,50 m, stosuje się dwa profile podnoszenia dla każdego elementu ramy panelu.

6. Aquila construction site,                                                    7. Lifting Radius formwork

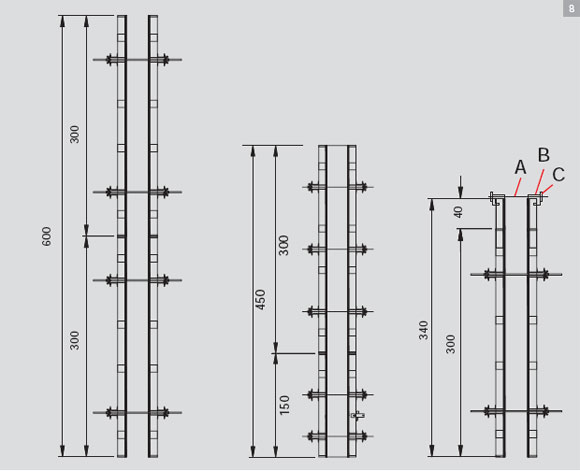

Overhead diagram of circular casting - overlapping
A - rod;
B - external rod attachment;
C - butterfly plate
